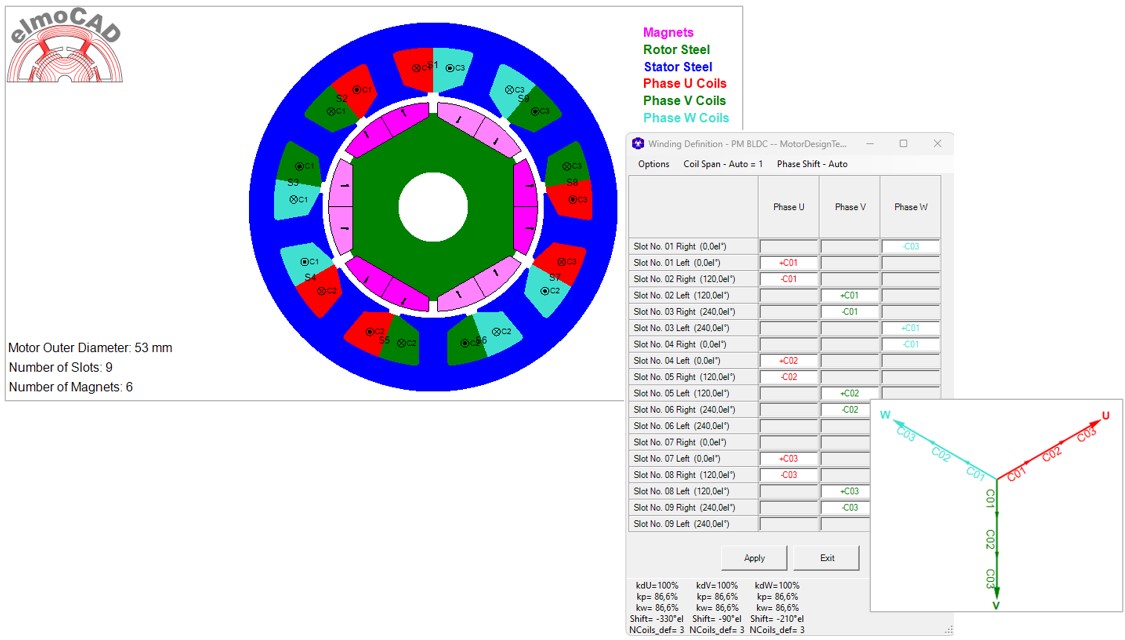

Der Wicklungseditor gestattet die Modellierung von Ein– und Zweischicht-Bruchlochwicklungen. Das Wickelschema kann manuell oder sofern möglich von smartFEM als Vorschlag automatisch erzeugt und ist vom Anwender jederzeit änderbar. Weitere Parameter wie z.B. Phasenzahl, Anzahl paralleler Zweige, Drahtdurchmesser, etc. können ebenfalls festgelegt werden. Als Ergebnisparameter werden u.a. Kupferfüllfaktor, ohmscher Widerstand für die aktive Länge und Wickelkopf angezeigt.
Die Auswirkungen von Parameteränderungen im Wickelschema auf Ergebniswerte werden nach bereits erfolgten Berechnungsläufen unmittelbar ohne weitere FEM Berechnungen dargestellt. Die Wickelschemata sind nicht an ein bestimmtes Motordesign gebunden. Sie können einzeln gespeichert, modifiziert und für die Wicklungen anderer Maschinendesigns verwendet werden.
