Parameterstudien und Optimierung von Maschinenmodellen können mit dem smartFEM Modul Parametrics durchgeführt werden, dass ein einfaches Verfahren bietet, um Modellvarianten elektrischer Maschinen mit parametrisch modifizierten Geometrieparametern zu erzeugen, zu simulieren und auszuwerten.
Die Applikation besteht aus zwei Modulen:

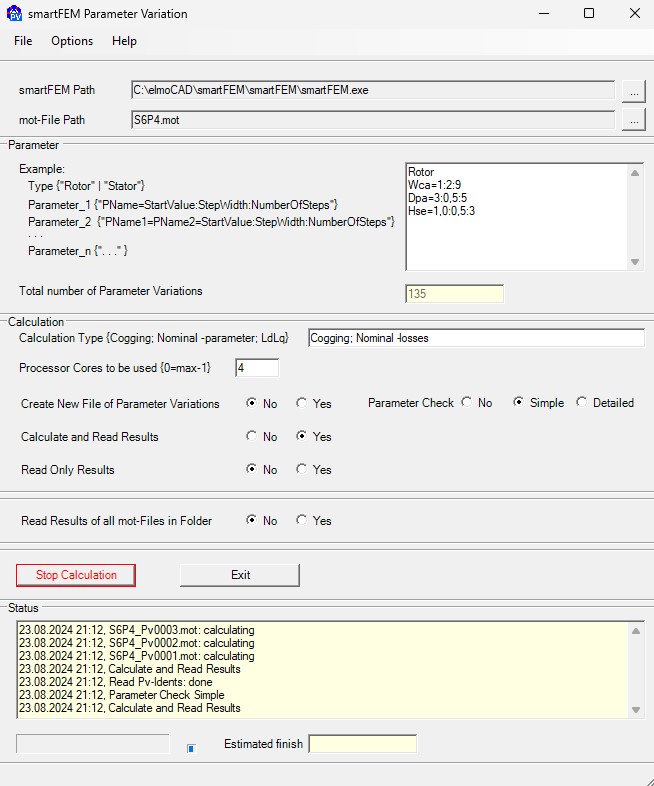

ParameterVariation
Eine Applikation, die automatisiert Modellvarianten mittels „linearer“ Parametervariationen erzeugt, Ergebnisgrößen ermittelt und dem Anwender Informationen für die Bewertung der Ergebnisse zur Verfügung stellt. („linear“ → Startwert, Schrittweite, Anzahl Schritte)
Die Modellvarianten werden parallel auf den vom Anwender freigegebenen CPU-Cores simuliert.

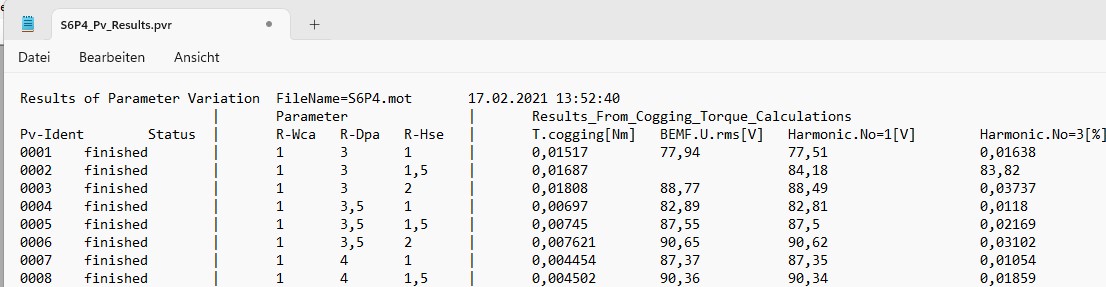

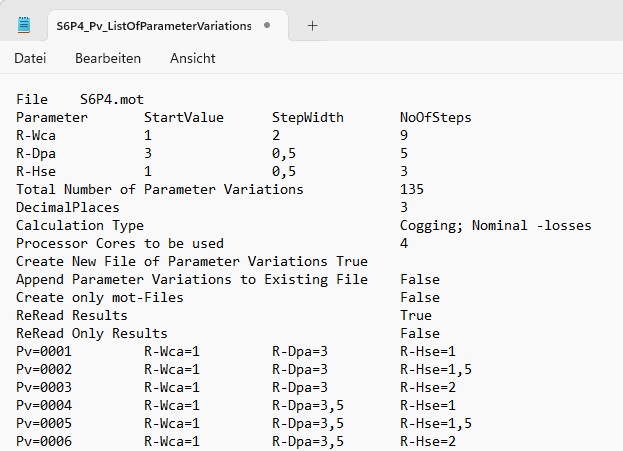

Alle Eingabe- und Ergebnisdaten werden in Textdateien gespeichert und können damit vom Anwender beliebig ausgewertet und bearbeitet werden. Die Ergebnisse können um Spalten mit anwenderspezifischen Informationen z.B. Kosten erweitert werden.
ProjectExplorer
Auswertung der Ergebnisgrößen unter Berücksichtigung der Spezifikation von Zielgrößen.

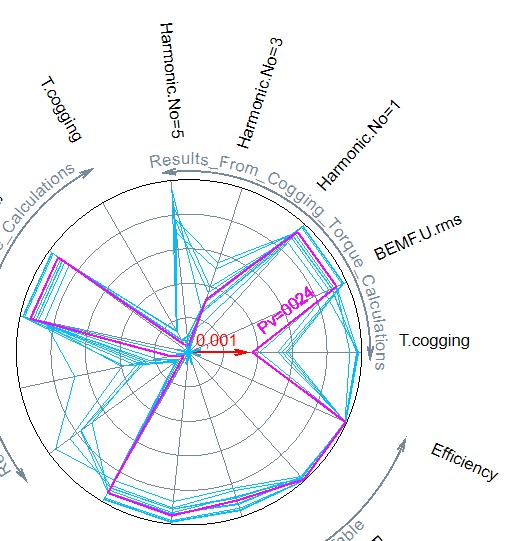

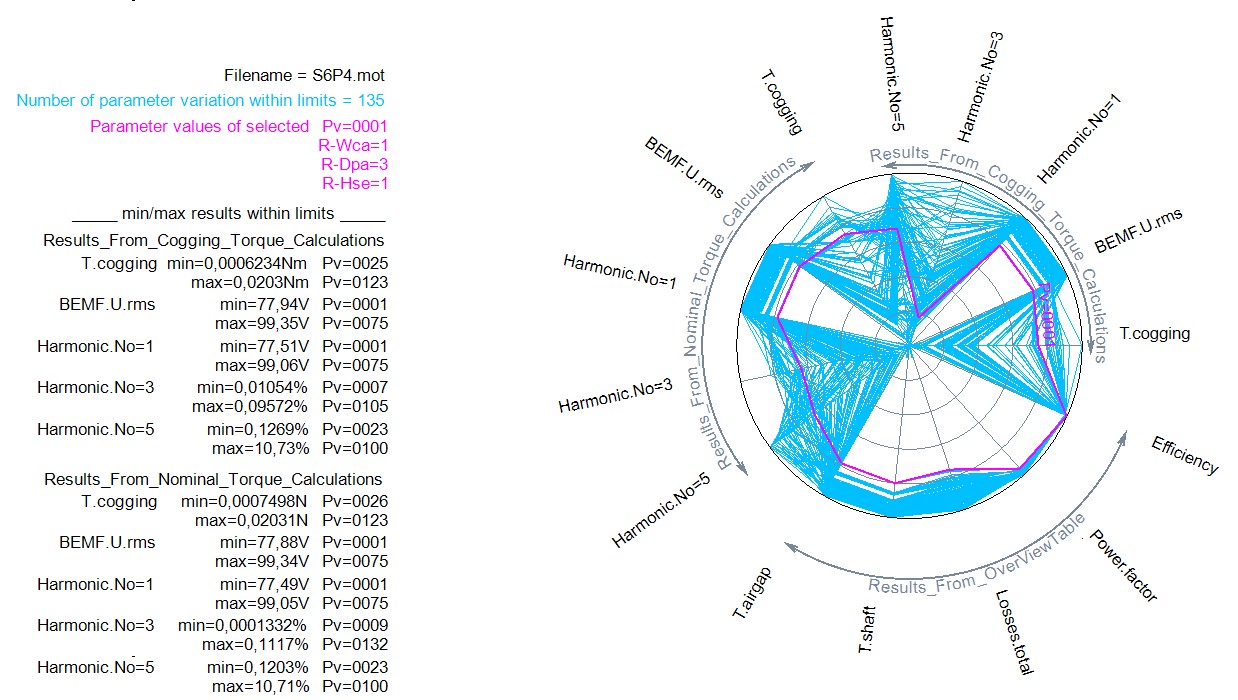

Darstellung der Ergebnisse aller Modellvarianten in Form eines Spinnennetzes

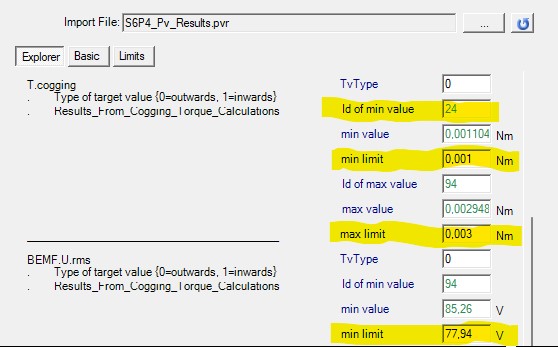

Für alle Ergebniswerte können die minimal und maximal zulässigen Werte angegeben werden.
Die Ansicht wird entsprechend aktualisiert.
