Motor Diagramme
Mit dem Modul „MotorDiagrams“ werden dem Anwender verschiedene Grafiken zur Verfügung gestellt, die eine Beurteilung des Verhaltens im Betrieb ermöglichen. Die Basis dafür ist eine Ld/Lq-Matrix, wobei die Ergebnisse der einzelnen Ld/Lq-Sets in mathematischen Modellen mit Polynomen für die Erzeugung der Diagramme verwendet werden. Es werden folgende Ergebnisse je Matrixpunkt berechnet:

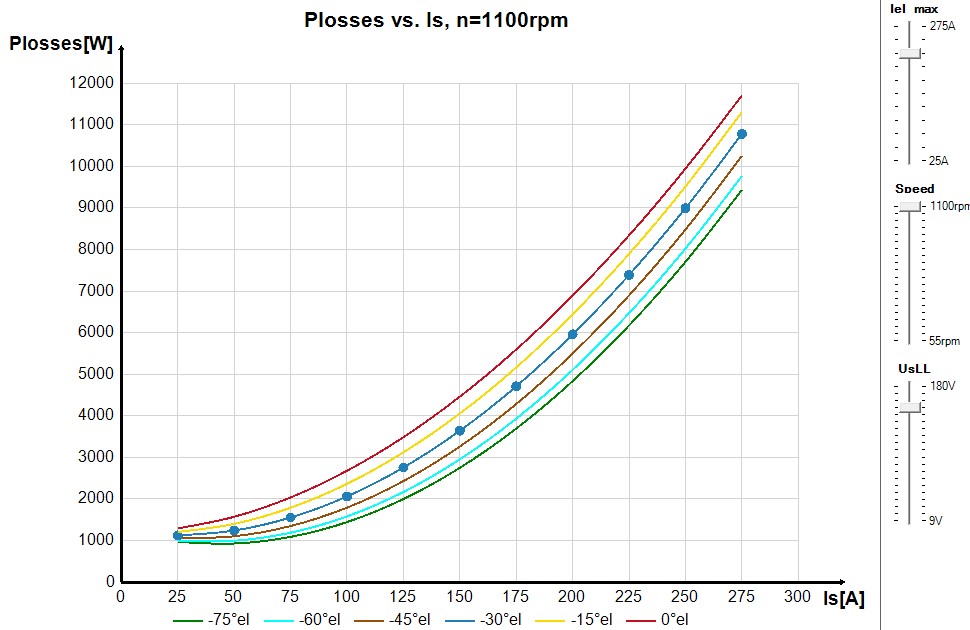

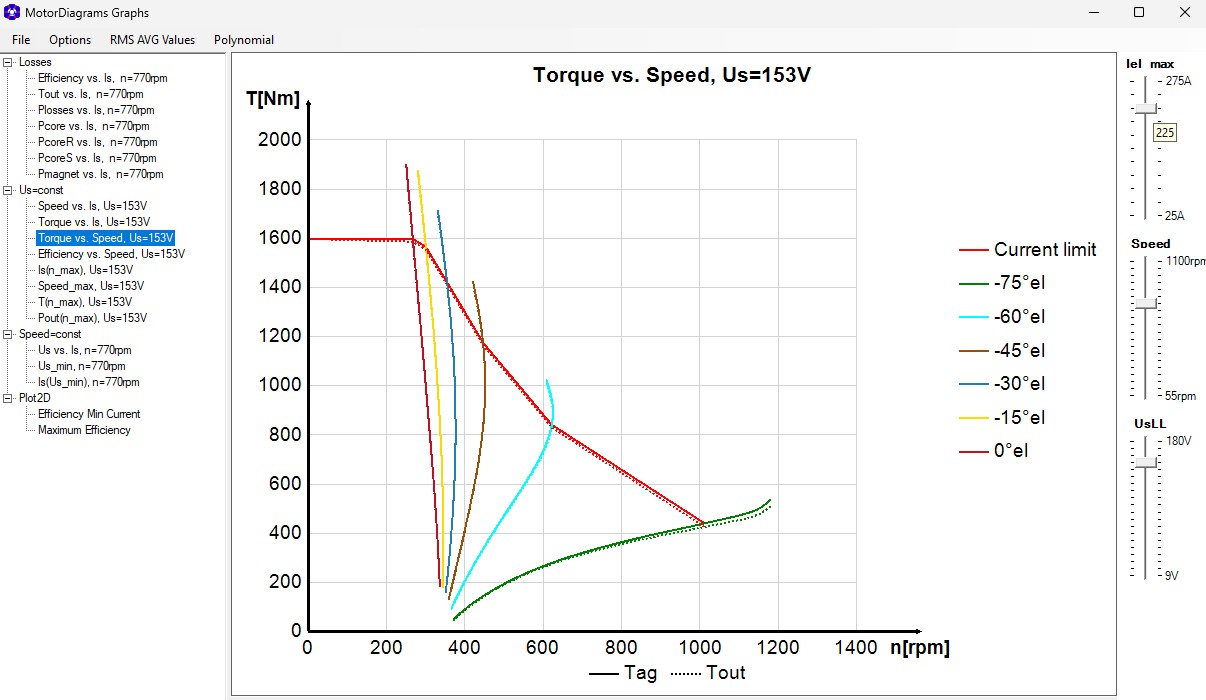

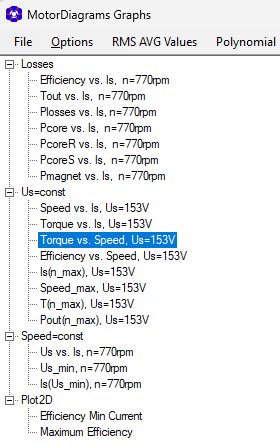

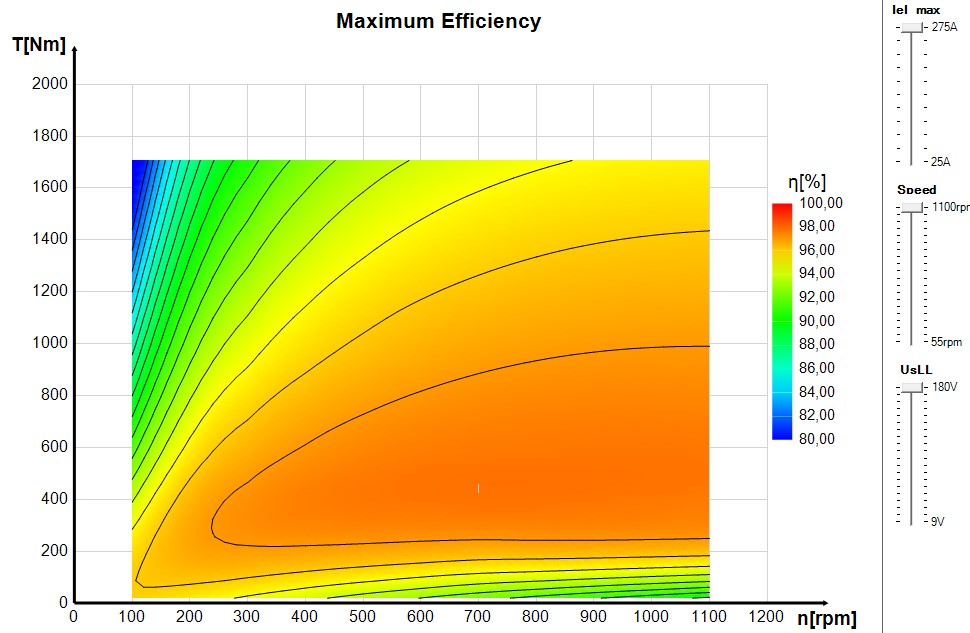

Aus den Ergebnissen werden verschiedene Grafiken erzeugt. Dabei können mit Schiebern die jeweiligen Werte für Maximalem Strom, Spannung und Drehzahl eingestellt werden. Für alle Kurven können die Polynomkoeffizient von Grad 2 bis Grad 7 über die Zwischenablage zur Verwendung in anderen Programmen bereitgestellt werden.
